引言

变压器是电力系统的核心设备，其运行温度直接关系到绝缘寿命与供电安全。油面温度计作为监测变压器顶层油温的关键仪表，被誉为变压器安全运行的"体温计"。本文将系统介绍变压器油面温度计的作用、工作原理、选型要点及运维注意事项。

一、油面温度计的作用与重要性

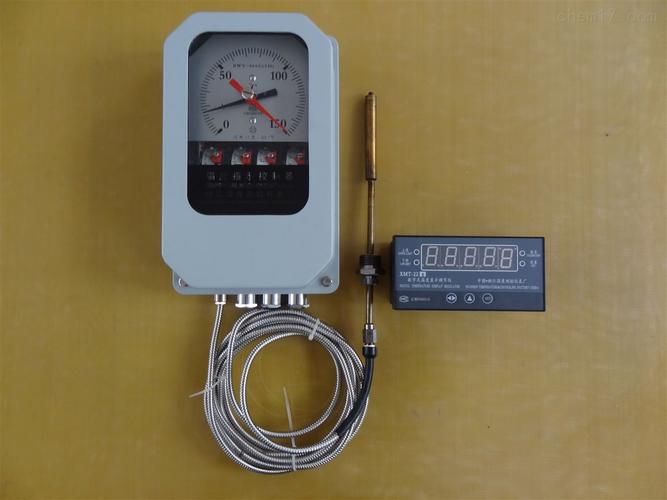

变压器油面温度计主要用于测量变压器油箱内顶层油的温度。顶层油温是变压器运行状态的重要指标，它间接反映了绕组的热状态。当油温超过允许值时，会加速绝缘老化，甚至引发故障。因此，油面温度计不仅用于就地指示，还常与控制器联动，实现冷却系统的自动启停和超温报警、跳闸保护。

二、工作原理与类型

常见的油面温度计主要有以下几种类型：

1. 压力式温度计：利用封闭温包内感温介质的压力随温度变化来推动指针。结构简单，但精度一般本低，适用于普通配电变压器。
2. 膨胀式温度计：基于液体或固体受热膨胀原理，如双金属片式。通常用于就地指示，精度较低。
3. 电阻式温度计：采用Pt100等铂电阻作为感温元件，精度高，稳定性好，可远传信号。常与温度变送器配合，输出4-20mA标准信号至后台监控系统。
4. 复合型温度计：集成指针指示与数字输出，具备两路或三路可调设定点，用于冷却器控制和报警。

三、主要技术参数

选型时需关注以下参数：

• 测量范围：通常为0～150℃，特殊场合可扩展。
• 精度等级：指针式一般为1.5级或2.5级；电阻式可达0.5级。
• 设定点：用于控制冷却器启停、报警和跳闸，常见三设定点（如45℃、55℃、65℃）。
• 毛细管长度：针对压力式温度计，根据变压器油箱到仪表安装位置的距离选择。
• 防护等级：户外安装应不低于IP54，并考虑防腐蚀。
• 输出信号：可选4-20mA、RS485或开关量。

四、选型建议

1. 大型电力变压器：推荐采用铂电阻式油面温度计，配双支Pt100，一路用于就地显示，一路远传至监控系统。同时应具备多组可调设定点，分别控制冷却器、报警和跳闸。
2. 配电变压器：可选用压力式或复合式温度计，带有两对触点用于报警和跳闸。
3. 环境适应性：考虑安装地点的温度、湿度、振动和电磁干扰，选择相应防护和抗干扰能力的产品。
4. 品牌与认证：优先选择通过国家计量认证（如CPA）和电力行业认证的产品，确保可靠性。

五、安装与运维要点

1. 安装要求

• 温包应插入变压器油箱顶部的专用测温座内，并确保温包完全浸没在油中，通常插入深度不小于150mm。
• 毛细管应敷设在不受阳光直射和机械损伤的位置，弯曲半径不小于50mm，多余部分盘绕固定。
• 仪表表头宜安装在便于观察的位置，如变压器本体侧面或控制柜上，高度适中。

2. 日常运维

• 定期巡检：记录油面温度，与远方监控数据对比，偏差过大时应检查回路。
• 清洁保养：清除表盘玻璃和外壳的灰尘、油污，保持读数清晰。
• 接线检查：检查端子是否松动、受潮，信号电缆屏蔽层是否可靠接地。
• 冷却系统联动试验：定期模拟温度上升，验证冷却器启动、报警和跳闸功能。

六、校准与故障排除

1. 校准方法

油面温度计应每年至少校准一次。常用方法为比较法：将温包与标准温度计一同放入恒温槽，比较示值误差。对于电阻式温度计，可测量Pt100的电阻值（0℃时100Ω，100℃时138.51Ω）来验证。

2. 常见故障及处理

| 故障现象 | 可能原因 | 处理方法 |
|---------|---------|---------|
| 指示偏差大 | 温包未插到底、毛细管折弯、元件老化 | 重新安装、更换元件或整机 |
| 无输出信号 | 断线、变送器故障、电源缺失 | 检查线路、更换变送器、恢复电源 |
| 报警不动作 | 设定点漂移、触点氧化 | 重新设定、清洁或更换触点 |
| 读数跳动 | 接触不良、电磁干扰 | 紧固端子、增加屏蔽或滤波 |

七、

变压器油面温度计虽是小仪表，却承担着保障主设备安全的重任。正确的选型、规范的安装与精心的运维，能有效延长变压器寿命，避免非计划停运。随着智能电网发展，4-20mA输出和数字化温度计将更加普及，为状态检修提供可靠数据。用户应结合自身需求，选择技术成熟、服务完善的品牌产品，并建立完善的温度监测档案，确保电力系统稳定运行。
